دیزل ژنراتور دریایی (68-412 کیلوولت آمپر)

دیزل ژنراتور دریایی (68-412 کیلوولت آمپر)

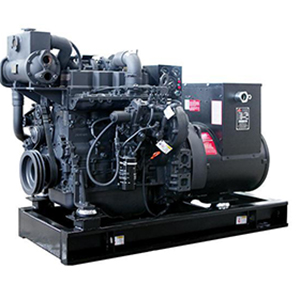

ژنراتورهای دریایی سری H 50- 150 کیلووات ژنراتورهای استقامتی دریایی سری H توسط شرکت موتور دیزل شانگهای با استفاده از موتورهای دیزل دریایی سری H برای به حرکت در آوردن اجزاء ژنراتور تحریکی بدون جاروبک توسعه داده شده است. این ژنراتور قابل اطمینان، کم حجم، و بسیار کارآ است. ژنراتورهای دریایی به صورت ویژه طراحی شده اند تا سیستم های الکتریکی موجود در کشتی های دریایی همچون یدک کش ها، قایق های ماهیگیری و قایق های مسافری را تغذیه کنند.

پارامترهای فنی اصلی
مدل خروجی نامی خروجی در حالت آماده به کار مدل موتور مدل ژنراتور جریان نامی مصرف سوخت g/kw.h ابعاد کلی
mm 		وزن Kg
KW KVA KW KVA
D50S3GC 50 62.5 55 68.8 SC4H95CF2 MP-H-50-4 90A ≤204 1618*766*1160 849
D50S3SC 50 62.5 55 68.8 SC4H95CF2 SB-HW4.D-50 90A ≤204 1618*766*1160 843
D64S3GC 64 80 70 87.5 SC4H115CF2 MP-H-64-4 115A ≤204 1651*766*1160 887
D64S3SC 64 80 70 87.5 SC4H115CF2 SB-HW4.D-64 115A ≤204 1663*766*1160 938
D80S3GC 80 100 88 110 SC4H160CF2 MP-H-90-4 144A ≤198 1748*766*1160 1064
D80S3SC 80 100 88 110 SC4H160CF2 SB-HW4.D-80 144A ≤198 1708*766*1160 1059
D90S3GC 90 112.5 100 125 SC4H160CF2 MP-H-90-4 162A ≤198 1748*766*1160 1064
D90S3SC 90 112.5 100 125 SC4H160CF2 SB-HW4.D-90 162A ≤198 1750*766*1160 1102
D100S3GC 100 125 110 137.5 SC4H180CF2 MP-H-100-4 180A ≤198 1757*766*1160 1080
D100S3SC 100 125 110 137.5 SC4H180CF2 SB-HW4.D-100 180A ≤198 1780*766*1160 1140
D120S3GC 120 150 132 165 SC7H230CF2 MP-H-120-4 217A ≤195 1988*785*1312 1385
D120S3SC 120 150 132 165 SC7H230CF2 SB-HW4.D-120 217A ≤195 2053*785*1312 1323
D150S3GC 150 187.5 165 206.3 SC7H250CF2 MP-H-150-4 271A ≤195 1988*785*1312 1445
D150S3SC 150 187.5 165 206.3 SC7H250CF2 SB-HW4.D-150 271A ≤195 2023*785*1312 1390

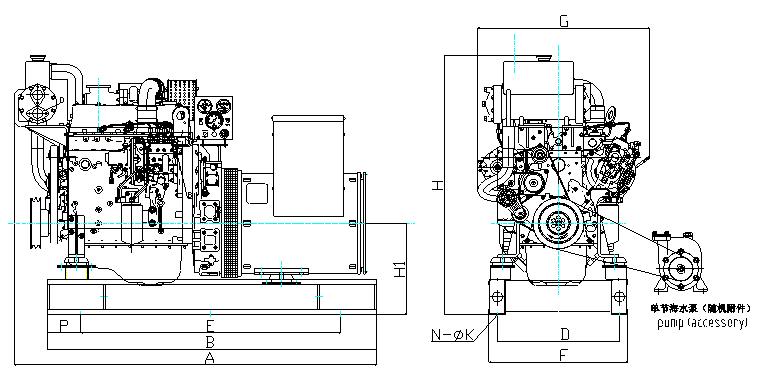

شمای کلی دستگاه و ابعاد نصب
جدول کلیات و ابعاد نصب
مدل A B D E F H H1 G P N K
D50S3GC 1618 1470 545 1160 620 1160 410 766 150 4 24
D50S3SC 1618 1470 545 1160 620 1160 407 766 150 4 24
D64S3GC 1651 1470 545 1160 620 1160 410 766 150 4 24
D64S3SC 1663 1470 605 1160 680 1160 407 766 150 4 24
D80S3GC 1748 1600 545 1160 620 1160 410 766 150 4 24
D80S3SC 1708 1470 605 1160 680 1160 407 766 150 4 24
D90S3GC 1748 1600 545 1160 620 1160 410 766 150 4 24
D90S3SC 1750 1590 605 1160 680 1160 407 766 150 4 24
D100S3GC 1757 1600 545 1160 620 1160 410 766 150 4 24
D100S3SC 1780 1590 605 1160 680 1160 407 766 150 4 24
D120S3GC 1988 1840 655 1300 730 1312 442 785 200 4 24
D120S3SC 2053 1880 655 1300 730 1312 442 785 200 4 24
D150S3GC 1988 1840 655 1300 730 1312 442 785 200 4 24
D150S3SC 2023 1880 655 1300 730 1312 442 785 200 4 24

* پارامترهای بالا تنها برای مرجع بوده و ممکن است بدون اعلام قبلی تغییر کنند.

عملکرد الکتریکی
ولتاژ فرکانس
نرخ حالت پایدار نرخ حالت لحظه ای زمان پایداری نرخ نوسان نرخ حالت پایدار نرخ حالت لحظه ای زمان پایداری نرخ نوسان
≤±2.5% -15% +20% 1.5 S ±1% 5% ±10% 5 S ±0.5%
ولتاژ در حالت بی باری 95% تا 105% ولتاژ نامی است

نکات مهم:
1. دستگاه ها در حالت عادی با ولتاژ 400 ولت و فرکانس 50 هرتز کار می کنند و دارای جعبه اندازه گیری هستند.
2. دستگاه می تواند با توجه به نیازهای عملکردی کاربر متفاوت بوده و جعبه کنترل متفاوتی برای آن طراحی شود.
3. می توان برای دستگاه ها گواهی بازرسی کشتی CCS و گواهی بازرسی ماهیگیری ZY ارائه کرد.

ژنراتورهای دریایی سری G 180-300 کیلووات ژنراتورهای دریای سری G با موتور دیزل هم خط سری G محصول شرکت موتور دیزل شانگهای به حرکت در می آیند. ژنراتورهای دریایی توسط قایق های ماهیگیری، قایق های مسافری، و دیگر کشتی ها برای تامین نیروی الکتریکی در شرایط خشن مورد استفاده قرار می گیرند. دوام و کارآیی در مورد تولید ژنراتورهای دریایی کلیدی است و این چیزی است که ما در SDEC ارائه می دهیم.

پارامترهای فنی اصلی
مدل خروجی نامی خروجی در حالت آماده به کار مدل موتور مدل ژنراتور جریان نامی مصرف سوخت g/kw.h ابعاد کلی mm وزن Kg
ب KW KVA KW KVA ک ک ک ک ک ک
D180S1GC 180 225 200 250 G128ZLCaf1 MP-H-180-4 325A ≤205 2542*911*1649 2520
D180S1SC 180 225 200 250 G128ZLCaf1 SB-HW4.D-180 325A ≤205 2427*911*1620 2212
D200S1GC 200 250 220 275 G128ZLCaf2 MP-H-200-4 361A ≤205 2542*911*1649 2540
D200S1SC 200 250 220 275 G128ZLCaf2 SB-HW4.D-200 361A ≤205 2475*911*1620 2277
D250S1GC 250 312.5 275 344 G128ZLCaf3 MP-H-250-4 451A ≤210 2595*911*1649 2650
D250S1SC 250 312.5 275 344 G128ZLCaf3 SB-HW4.D-250 451A ≤210 2545*911*1620 2385
D300S1GC 300 375 330 412.5 SC15G500CF2 MP-H-300-4 541A ≤210 2700*909*1629 2610
D300S1SC 300 375 330 412.5 SC15G500CF2 SB-HW4.D-300 541A ≤210 2507*987*1629 2620

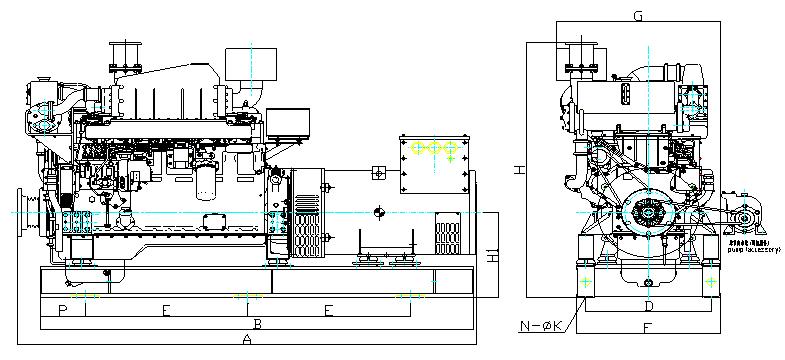

شمای کلی دستگاه و ابعاد نصب
جدول کلیات و ابعاد نصب
مدل A B D E F H H1 G P N K
D180S1GC 2542 2280 725 850 785 1649 570 911 280 6 24
D180S1SC 2427 2300 694 900 794 1620 540 911 250 6 24
D200S1GC 2542 2280 725 850 785 1649 570 911 280 6 24
D200S1SC 2475 2300 694 900 794 1620 540 911 250 6 24
D250S1GC 2595 2280 725 850 785 1649 570 911 280 6 24
D250S1SC 2545 2400 694 900 794 1620 540 911 250 6 24
D300S1GC 2700 2540 694 900 794 1629 550 909 250 6 24
D300S1SC 2507 2360 850 900 950 1629 550 987 250 6 24

* پارامترهای بالا تنها برای مرجع بوده و ممکن است بدون اعلام قبلی تغییر کنند.

عملکرد الکتریکی
ولتاژ فرکانس
نرخ حالت پایدار نرخ حالت لحظه ای زمان پایداری نرخ نوسان نرخ حالت پایدار نرخ حالت لحظه ای زمان پایداری نرخ نوسان
≤±2.5% -15% +20% 1.5 S ±1% 5% ±10% 5 S ±0.5%
ولتاژ در حالت بی باری 95% تا 105% ولتاژ نامی است

نکات مهم:
1. دستگاه ها در حالت عادی با ولتاژ 400 ولت و فرکانس 50 هرتز کار می کنند و دارای جعبه اندازه گیری هستند.
2. دستگاه می تواند با توجه به نیازهای عملکردی کاربر متفاوت بوده و جعبه کنترل متفاوتی برای آن طراحی شود.
3. می توان برای دستگاه ها گواهی بازرسی کشتی CCS و گواهی بازرسی ماهیگیری ZY ارائه کرد.
