موتور دیزل سری H برای ماشین آلات ساختمانی

موتور دیزل سری H برای ماشین آلات ساختمانی

شرح

موتور سری H به طور مشترک توسط SDEC و شرکت انگلیسی RICARDO با توجه به ویژگی های بازار چین و تکنولوژی اثبات شده بین المللی در موتورهای پیشرفته طراحی شده است. با استفاده از فرآیندهای توسعه GPDP و بر اساس استانداردهای تولید SAIC MOTOR، این موتور نسل جدید چهار سوپاپ است که قابلیت اطمینان و صرفه اقتصادی آن در سطوح بالای جهانی است.

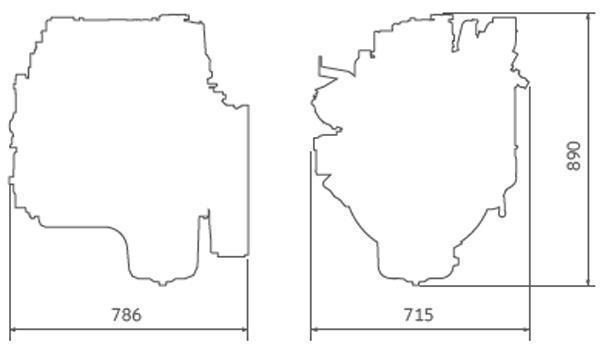

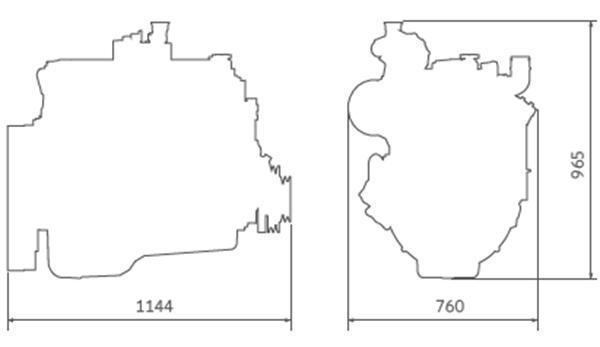

نقشه ابعاد کلی

پارامترهای فنی

موتور دیزل	مدل موتور	جابجایی (L)	خنک کاری	توان نامی		گشتاورماکزیمم		راه حل	سطح انتشار آلاینده
موتور دیزل	مدل موتور	جابجایی (L)	خنک کاری	kW	r/min	N.m	r/min	راه حل	سطح انتشار آلاینده
4H	SC4H80	4.3	TA	58.8	2300	270	1400	CRS\EGR	چین III
4H	SC4H100	4.3	TA	73.5	2200	420	1400	CRS\EGR	چین III
4H	SC4H 100.1	4.3	TA	73.5	2000	420	1400	CRS\EGR	چین III
4H	SC4H105	4.3	TA	77.3	2300	430	1400	CRS\EGR	چین III
4H	SC4H110	4.3	TA	83	2200	465	1400	CRS\EGR	چین III
4H	SC4H 110.1	4.3	TA	82	1800	488	1200	CRS\EGR	چین III
4H	SC4H 115.1	4.3	TA	85	2000	470	1400	CRS\EGR	چین III
4H	SC4H115	4.3	TA	85	2200	500	1400	CRS\EGR	چین III
4H	SC4H125	4.3	TA	92	2200	540	1400	CRS\EGR	چین III
4H	SC4H 125.1	4.3	TA	92	2000	540	1400	CRS\EGR	چین III
4H	SC4H 125.2	4.3	TA	92	1800	540	1300	CRS\EGR	چین III
4H	SC4H130	4.3	TA	95	2000	540	1400	CRS	چین III
4H	SC4H140	4.3	TA	103	2200	600	1400	CRS	چین III
4H	SC4H 140.1	4.3	TA	103	2000	600	1400	CRS	چین III
4H	SC4H 140.2	4.3	TA	103	1800	600	1400	CRS	چین III

موتور دیزل	مدل موتور	جابجایی (L)	خنک کاری	توان نامی		گشتاور ماکزیمم		راه حل	سطح انتشار آلاینده
موتور دیزل	مدل موتور	جابجایی (L)	خنک کاری	kW	r/min	N.m	r/min	راه حل	سطح انتشار آلاینده
7H	SC7H125	6.5	TA	92	2200	540	1400	CRS\EGR	چین III
7H	SC7H125.1	6.5	TA	92	2000	550	1400	CRS\EGR	چین III
7H	SC7H130	6.5	TA	97	2200	570	1400	CRS\EGR	چین III
7H	SC7H140.1	6.5	TA	105	2300	590	1500	CRS\EGR	چین III
7H	SC7H140	6.5	TA	105	2200	615	1400	CRS\EGR	چین III
7H	SC7H145	6.5	TA	107	2200	625	1400	CRS\EGR	چین III
7H	SC7H150	6.5	TA	112	2200	660	1400	CRS\EGR	چین III
7H	SC7H150.1	6.5	TA	112	1950	660	1300	CRS\EGR	چین III
7H	SC7H150.2	6.5	TA	112	1800	700	1260	CRS\EGR	چین III
7H	SC7H160	6.5	TA	118	2200	690	1400	CRS\EGR	چین III
7H	SC7H160.1	6.5	TA	118	2000	700	1400	CRS\EGR	چین III
7H	SC7H160.2	6.5	TA	118	1800	750	1300	CRS\EGR	چین III
7H	SC7H165	6.5	TA	121.5	2200	710	1400	CRS\EGR	چین III
7H	SC7H170	6.5	TA	125	2200	730	1400	CRS\EGR	چین III
7H	SC7H170.1	6.5	TA	125	2000	750	1300	CRS\EGR	چین III
7H	SC7H175	6.5	TA	128	2200	750	1400	CRS\EGR	چین III
7H	SC7H175.1	6.5	TA	128	2000	750	1300	CRS\EGR	چین III

موتور دیزل	مدل موتور	جابجایی (L)	خنک کاری	توان نامی		گشتاورماکزیمم		راه حل	سطح انتشار آلاینده
موتور دیزل	مدل موتور	جابجایی (L)	خنک کاری	kW	r/min	N.m	r/min	راه حل	سطح انتشار آلاینده
7H	SC7H 175.2	6.5	TA	128	1800	820	1300	CRS\EGR	چین III
7H	SC7H180	6.5	TA	132	2200	770	1400	CRS\EGR	چین III
7H	SC7H 180.1	6.5	TA	132	2000	850	1300	CRS\EGR	چین III
7H	SC7H 180.2	6.5	TA	132	1800	840	1300	CRS\EGR	چین III
7H	SC7H190	6.5	TA	140	2200	820	1400	CRS	چین III
7H	SC7H 190.1	6.5	TA	140	2000	850	1300	CRS	چین III
7H	SC7H 190.2	6.5	TA	140	1800	900	1300	CRS	چین III
7H	SC7H200	6.5	TA	147	2200	830	1400	CRS	چین III
7H	SC7H200.1	6.5	TA	147	2000	850	1300	CRS	چین III
7H	SC7H210	6.5	TA	155	2200	840	1400	CRS	چین III
7H	SC7H210.1	6.5	TA	155	2000	880	1300	CRS	چین III
7H	SC7H220	6.5	TA	162	2200	860	1400	CRS	چین III
7H	SC7H220.1	6.5	TA	162	2000	930	1300	CRS	چین III

توجه

دهانه x کورس (میلی متر)	خنک کاری	نوع	نسبت تراکم	راه حل
4H/7H 105x124	Na طبیعی خنک می شودTA توربو شارژ شده و خنک کننده میانی دارد	4H خطی، چهار سیلندر 7H خطی، شش سیلندر	17.5-18.5: 1	CRS به طور الکترونیکی مسیر معمول پمپ مکانیکی EGR را کنترل می کند+ EGR خارجی

ویژگی ها

سیستم سوخت	طراحی مسیر معمول با کنترل الکترونیکی: سیستم کنترل نسل سوم HP3 توسط Denso برای سری H با فشار تزریق 1800bar استفاده شده است. از یک انژکتور با پوشش سرامیکی 7 سوراخه تزریق سوخت Denso استفاده می کند. نازل: تزریق چند گانه با کنترل دقیق و تنظیم عمودی و مرکزی انژکتور سوخت باعث اتمیزه شدن یکنواخت و احتراق کامل می شود. پمپ مکانیکی: پمپ مکانیکی با کیفیت بالا + EGR خارجی	این موتور دارای قابلیت اطمینان بالا و عمر طولانی است. مصرف سوخت آن 10 درصد پایین تر از محصولات مشابه است. این موتور مطابق با استاندارد تولید آلاینده غیر جاده ای چین III و بالاتر است.
سیستم گاز	کنترل کننده الکترونیکی ECU ، سنسور، دریچه گازالکترونیکی، کویل جرقه زنی و سایر اجزای اصلی همه از مارک های شناخته شده بین المللی است. با توجه به بازارهای کاربردی مختلف، 4HT از سیستم کنترل BOSCH استفاده می کند و 7HT از سیستم کنترل aWOODWARD استفاده می کند.	این موتور پیشرفته بوده و مقرون به صرفه و قابل اعتماد است.
روش خنک کاری	با چهار سوپاپ در هر سیلندر، توربوشارژر (اختیاری برای سوپرشارژر دو مرحله ای) و اینترکولر برای رسیدن به کارایی مصرف هوا بالاتر و رسیدن به تطابق بهینه عملکرد و اقتصاد قدرت است. طرح های بهینه شده در محفظه احتراق و نسبت جریان جریان الکتریکی راه هوایی باعث بهبود کارایی احتراق می شود. با یک تراکم قدرت بالا و پاسخ سریع بار گذرا، حداکثر بار گشتاور تا 36٪ است که 20٪ بالاتر از محصولات مشابه است.	با قدرت قوی، سازگاری خوبی با شرایط کاری دارد. با مصرف سوخت کم، هزینه عملیات کم است.
ویژگی های طراحی	با توجه به استانداردهای موتور درجه یک بین المللی و با استفاده از فرآیندهای توسعه GPDP، به طور مشترک با شرکت HRICARDO بریتانیا طراحی شده است، که فشار حداکثر مجاز 180 بار است. این دستگاه از یک محفظه دنده عقب، بلوک سیلندر با آلیاژ مستحکم، ساختار چارچوب بسته، صفحه دیافراگم برای یاتاقان اصلی و سایر طرحها برای کاهش ارتعاش و نویز استفاده می کند. اندازه آن 77 تا 140 میلی متر کمتر از محصولات مشابه است.	ماهیت پیشرفته و قابلیت اطمینان تضمین شده است. سر و صدا به اندازه 3dB کاهش می یابد تا رانندگی راحت را تضمین کند. با جانمایی راحت و انعطاف پذیر، عملکرد گرمازدایی عالی است.
ویژگی های قابلیت اطمینان	این موتور از یک ساختار بلوک سیلندر نوع قاب با قدرت بالا و طراحی مدولار، کولر روغن موتور یکپارچه، پمپ و پمپ روغن استفاده می کند. در طول مراحل تحقیق و توسعه، ما بیش از 2000 ساعت آزمایش برای قابلیت اطمینان و دوام قاب و بیش از 1 میلیون کیلومتر در محیط و آزمایشات جاده بسیار گرم و سرد انجام دادیم. خط تولید و مونتاژ اتوماتیک سری H توسط HELLER، KUKA، US0N و سایر تولید کنندگان تجهیزات بین المللی بر اساس نیاز مشتری ساخته شده است و از سیستم کنترل MES استفاده می کند. با ارجاع به تضمین سیستم SPS از استانداردهای تولید فولکس واگن آلمان، محصول دارای هماهنگی عالی و قابلیت اطمینان بالا است.	هزینه تعمیر و نگهداری با سازگاری عالی با محیط و بدون خرابی کاهش می یابد.
مطابقت پذیری	دارای جابجایی اختیاری 4.3 لیتر و 6.5 لیتر، موتورهای با قابلیت انتخاب سوخت دیزل و گاز طبیعی، توان قابل ارائه به طور مداوم 60-162 کیلو وات می باشد. بدون دستگاه گرم کننده هوای ورودی، درجه حرارت استارت سرد -15 ℃ است. بر اساس پیکربندی مجموعه و شرایط عملیاتی واقعی، موتور و مجموعه با تلفیق بهینه سازی و سفارشی سازی کار می کند. ساختارهای مختلفی برای فلایویل، محل نصب فلایویل، موتور، کمپرسور هوا، پمپ فرمان و سایر قسمت های محیطی برای انتخاب وجود دارد. همچنین برای PT0 و سینی روغن انواع ساختار وجود دارد.	سوخت دارای گزینه های متنوع و محدوده قدرت گسترده ای است. سازگاری زیست محیطی دارد. عملکرد قدرت و صرفه اقتصادی به طور همزمان بهینه می شود. می تواند تقاضای درخواست های مختلف را برآورده کند.
نگهداری	با استفاده از میله ی اتصال ترک خوردگی، دسترسی جهت تعمیر و نگهداری مناسب است. سیستم کنترل الکترونیکی باعث تشخیص هوشمند در لحظه می شود. متوسط بازه زمانی تعمیرات اساسی بیش از 15000 ساعت است که 50٪ طولانی تر از محصولات مشابه است. طراحی مکانیزم شیر مقاوم به سایش موجب افزایش بازه زمانی تنظیم آزادی شیر تا 100٪ می گردد.	تعمیر و نگهداری مناسب با سرعت بالا است.
